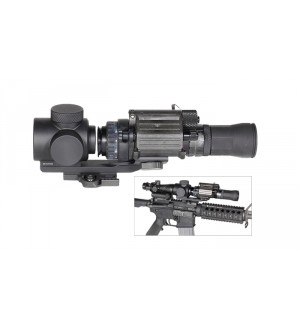

Zero Lens

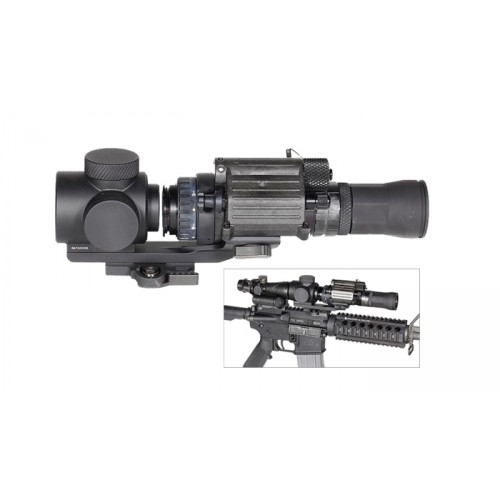

Это не отдельный прибор — это аксессуар для ночного монокуляра, позволяющий сэкономить на покупке ночной насадки, клипона или прицела. Главная идея Zero Lens – избавить владельца монокуляра ночного видения (типа PVS-14) от необходимости дополнительно покупать ночной прицел для стрельбы в темное время суток. Принцип использования предельно прост – на планку Пикатинни перед имеющимся коллиматорным или оптическим прицелом устанавливается кронштейн с установленным ночным монокуляром и Zero Lens. При этом не обязательно, что бы оптические оси систем совпадали по высоте – достаточно, чтобы прицел просто видел картинку, создаваемую оптикой Zero Lens.

В этот момент возникает вопрос: а зачем вообще нужна Zero Lens? Почему нельзя просто поставить монокуляр и стрелять?

Причин несколько. Первая и главная из них это особенности формирования изображения приборами ночного видения. Так как в ПНВ отсутствует канал прямой передачи света (изображения) и картинка формируется на фосфорном экране ЭОП, после чего проходит через систему линз окуляра отклонение от первоначальной точки прицеливания может достигать критичных значений – до 0,5 МОА. Происходит это в большей степени из-за особенностей строения ЭОП – присутствующая в нем микроканальная пластина (МКП) имеет небольшой наклон каналов, что и вызывает смещение изображения. Причем смещение имеет произвольное направление, в зависимости от расположения ЭОП в корпусе прибора. Так же свои коррективы может внести окуляр прибора, поскольку при изготовлении любой оптики имеются некоторые допуски и линзы могут быть не идеальными. Как итог – при установке монокуляра перед прицелом смещается СТП. Для корректировки возникшего отклонения у Zero Lens имеется механизм вертикальных и горизонтальных поправок, позволяющий быстро, просто и без стрельбы вернуть СТП в норму. Процедура эта проводится один раз для одного прицела и при съеме/установке системы «монокуляр- Zero Lens» заново, все настройки сохраняются – ведь Zero Lens комплектуется высокоточным быстросъемным кронштейном, разработанным и запатентованным компанией TPLogic.

Вторая причина – разница в углах поля зрения у монокуляра (как правило это значение около 40°) и поля зрения прицела (чаще это 4°-12°). Если использовать прямую установку, то из-за этой разницы возникает сильный эффект туннельного зрения, то крайне неудобно для пользователя прицела. Оптическая система Zero Lens «конвертирует» угол зрения в приемлемый для прицела и избавляет от туннельного эффекта в широком диапазоне кратности.

В базовой комплектации Zero Lens поставляется с кронштейном для установки ночного монокуляра PVS-14, наиболее распространенного и совершенного изделия подобного класса в мире. Под заказ возможно изготовление кронштейнов для любых монокуляров. Так же в стандартной комплектации поставляется афокальный объектив с увеличением 3 крата для установки на PVS-14. В целом, возможно использование монокуляра и без объектива, но оптическая система Zero Lens дает эффект демагнификации – уменьшения изображения, и объектив используется для нивелирования этого эффекта. При использовании 3х объектива на выходе мы получаем изображение 1:1, как если бы просто смотрели в монокуляр. По дополнительному заказу возможна поставка объектива 6х, что обеспечивает удвоение кратности используемого прицела.

Как проводится совмещение оптических осей систем? Алгоритм действий очень прост и напоминает стандартную пристрелку. Оружие с установленным и пристрелянным прицелом устанавливается в станок для пристрелки. Перекрестие прицела наводится на выбранную точку (центр мишени). После этого перед прицелом устанавливается комплект Zero Lens- монокуляр и с помощью механизма корректировки Zero Lens перекрестие возвращается в первоначальное положение.

Комплектация:

• ZeroLens
• Кронштейн для монтажа монокуляра и установки на планку Пикаттини
• Пластиковый кейс
• Инструкция
• Гарантийный талон
