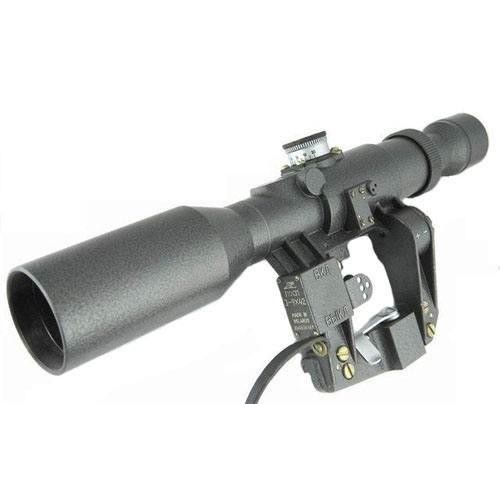

Прицел оптический ПОСП 3-9x42В(1.5/1000)

Прицел ПОСП 3-9х42 предназначен для ведения прицельной стрельбы в дневное время и легких сумерках из карабина «Тигр», «Вепрь», «Сайга». Прицел с индексом «В» в названии предназначен для установки на карабины «Сайга» и «Вепрь» и их модификации, прицел с индексом «Т» на карабин «Тигр», СКС., индексом «W» на оружие с верхним расположением планки типа Weaver.

1. Общие указания

Благодаря влагонепроницаемости и антикоррозийности, прицелы обладают прекрасной работоспособностью под дождем и в других экстримальных ситуациях.

Внутренние полости прицела заполняются азотом в целях предотвращения запотевания.

При испытаниях на устойчивость к механическим ударам прицелы подвергаются нагрузкам в 455g.

Прицел снабжен дальномерной сеткой, позволяющей производить ориентировочную оценку расстояния до объекта, возможность вводить углы прицеливания в зависимости от дальности до цели и боковые поправки.

Прицел устойчив к воздействию песка и пыли, сохраняет работоспособность в температурном диапазоне от –50 до +50С. Подсветка сетки позволяет производить прицеливание в сумерках.

2. Технические данные

• Видимое увеличение, крат| 3…9|
• Угловое поле оптической системы, град| 5.1…2.22|
• Световой диаметр объектива, мм| 40|
• Удаление выходного зрачка от последней поверхности, мм | 73…76|
• Диаметр выходного зрачка, мм| 7,3…3,6|
• Линейная величина поля зрения на расстоянии 100 м, м| 5.2 |
• Напряжение питания подсветки сетки, В| 3 (LR44х2) |
• Цена деления шкалы маховичков боковых поправок и углов прцеливания на расстоянии 100м, м| 0.05|
• Габаритные размеры, мм, не более| 450х154х78|

Комплектность

1. Прицел-1 шт.
2. Наглазник-1 шт.
3. Паспорт-1 шт.
4. Футляр-1 шт.

Устройство и принцип работы.

Прицел представляет собой оптическую трубку с механизмом ввода углов прицеливания и боковых поправок. Оптическая схема прицела состоит из объектива, линзовой оборачивающей системы и окуляра. Перемещение сетки производится двумя рукоятками, расположенными сверху и слева, если смотреть со стороны окуляра.

Порядок работы

Установить прицел на оружие, убедившись, что направляющая планка на карабине соответствует размерам крепежного кронштейна. Произвести пристрелку оружия с прицелом в соответствии с инструкцией по пристрелке. Прицелы могут комплектоваться различными видами сеток, с помощью которых можно приблизительно оценить расстояние до объекта.

Правила ухода и хранения

Предохраняйте прицел от ударов и падения. После работы с прицелом в сырую погоду тщательно протереть и просушить его. Для предохранения оптических деталей прицела от повреждений и загрязнения необходимо хранить прицел с надетыми на окуляр объектив крышками. Помещение, в котором хранится прицел должно быть сухим, температура воздуха не ниже +5С без резких колебаний, влажность воздуха не более 80%.
