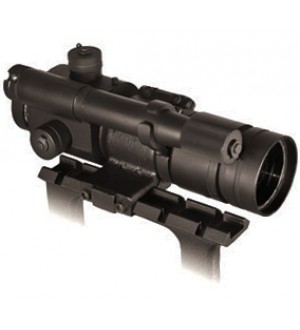

Прицел коллиматорный ПК-01V/Сайга, Тигр

Прицел коллиматорный ПК-01V

Прицел преднозначен для наведения на цель охотничиего оружия типа Тигр,Сайга ,Вепрь при стрельбе в любых условиях освещённости:в дневное время,в сумерках и ночью.Прицел крепиться на боковую планку оружия с помощью кронштейна входящего в комплект.Прицел может эксплуатироваться при температуре от минус 20 до плюс 50С.

Технические характеристики

Комплект поставки

Устройство и принцин работы

Прицел представляет собой оптико-электронный прибор с визиром однократного увеличения ,что позволяет наблюдать цель обоими глазами.При этом визирный глаз стрелка регистрирует светящуюся прицельную марку,сформированную оптической схемой прицела из излучения светодиода и перенесённую в бесконечность.Прицельная марка воспринимается стрелком как красная точка на целе ,при прицеливание не требуется строго определённого положения глаза относительно прицела.На дальности 100м размеру пятна 1.5 угл.минут соответствует линейный размер пятна на цели 4.5см.Элементы питания устанавливаются в отсек питания в соответствии со схемой,нанесённой на корпусе.Отсек питания закрывается крышкой.Включение и ступенчатая регулировка яркости прицельной марки произвоиться вращением 10-позиционного переключателя .При вращении переключателя по часовой стрелке яркость прицельной марки возрастает.

Корректировка линии прицеливания производиться при пристрелке оружия при помощи шагового(щелчкового) механизма выверки.Вращением маховичков механизма выверки обеспечивается смещение точки попадания в двух взаимно перпендикулярных направлениях.Нанесённые на маховичках стрелки указывают направления вращения маховичков.Маховички механизма выверки закрываются защитными колпачками.Прицел наполнен азотом ,что предотвращает отпотевание оптических поверхностей при перепаде темперетур.Крепление прицела на посадочное место оружия обеспечивается зажимным устройством ,имеющим паз под направляющую типа «ласточкин хвост».Конструкция зажимного устройства позволяет регулировать усилие зажима .

Порядок работы.

Вынуть прицел из сумки и установить на оружие.Снять крышку с объектива.Включить прицел и установить оптимальную для данных условий яркость прицельной марки и навести прицел на объект.Прицеливание производить совмещением прицельной марки с целью с учётом привышения траектории полёта пули над линией прицеливания для различных дальностей.

ВНИМАНИЕ! Не допускайте «заваливания» оружия и следите за плавностью отработки спуска.

После окончания охоты снимите прицел с оружия и уложите прицел в чехол.

Техническое обслуживание.

Содержать прицел в чистоте ,оберегать от резких колебаний температур,от ударов при эксплуатации и транспортировке.Чистку наружных оптических поверхностей производить салфеткой или ватным танпоном слегка смоченным спиртом,эфиром или спирто-эфирной смесью (10%спирта и 90% эфира).
